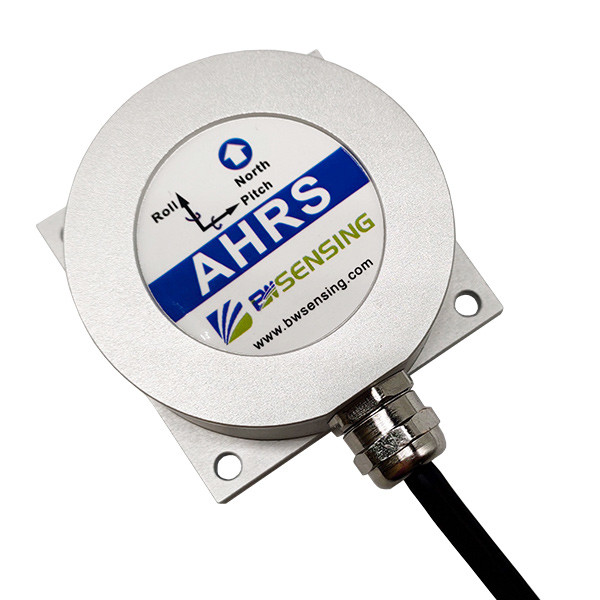

BW-AH200 مرجع الموقف والعنوان منخفض التكلفة AHRS RS232 / RS485 / TTL اختياري

  • BW-AH200 Low-Cost Attitude And Heading Reference AHRS RS232/RS485/TTL Optional
مكان المنشأ الصين
اسم العلامة التجارية BWSENSING
رقم الموديل BW-AH200
الحد الأدنى لكمية 1 مجموعة
تفاصيل التغليف صندوق BWSENSING ، حزمة صريحة
وقت التسليم 5-8 أيام عمل
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
تتجه الدقة 0.8 درجة وضع الإخراج RS232/485/TTL
دقة الميل 0.5 درجة الملعب، دقة لفة 0.5 درجة
نطاق الميل الملعب ± 90 درجة، لفة ± 180 درجة النطاق X، Y، Z ±3.6 جرام
EMC وفقا لGBT17626 الوزن ((مع الكابل) 280 جرام
إبراز

وحدة القياس بالقصور الذاتي الصغيرة RS232

,

وحدة القياس بالقصور الذاتي GBT17626 الصغيرة

,

نظام مرجع العنوان والارتفاع MEMS
اترك رسالة
منتوج وصف

سلسلة BW-AH200 منخفضة التكلفة موقف نظام مرجعية العنوان مع أجهزة MEMS عالية الجودة وموثوق بها



مقدمة

مدمج في مقياس تسارع فعال من حيث التكلفة، والجيروسكوب ومقياس المغناطيسية، فإنه يوفر زوايا موثوقة للمسار والطائرة المتحركة من خلال خوارزمية الاندماج متعددة أجهزة الاستشعار،السرعة الزاوية، التسارع وغيرها من المعلومات. يتم تقدير انحراف بيانات الموقف بواسطة فلتر Kalman ذو 6 حالات مع مكاسب مناسبة مناسبة للملاحة ،تحديد الموقع وقياس الموقف الديناميكي للسيارات بدون طيار.





مؤشر الأداء





معيار الموقف



 الدقة في الارتفاع 0.5 درجة
دقة المسار 0.8 درجة
نطاق الميل الارتفاع ± 90o، التدحرج ± 180o
الـ (جيرو) القرار 0.01°/ثانية
النطاق ± 400°/ثانية
استقرار التحيز في درجة حرارة كاملة 20°/h ((10s,1σ)
(أرو) <0.1 °/√h
عدم خطية عامل المقياس ≤100ppm ((1σ)
إمكانية تكرار عامل المقياس ≤100ppm ((1σ)
عرض النطاق 200 هرتز
عداد التسارع النطاق: X,Y,Z ±3.6 غرام
استقرار التحيز

0.001mg ((25°C,100s,1σ)

0.01mg ((25°C,10s,1σ)
خصائص الواجهة وضع الاتصال رسالة RS232/RS485/TTL
الحد الأقصى لتردد الخروج 100 هرتز
MTBF ≥90000 ساعة/الوقت
الكهرومغناطيسي وفقًا لـ GBT17626
مقاومة العزل ≥100 MΩ
مقاومة الصدمة 2000 غرام0.5ms، 3 مرات/محور
الوزن ((مع الكابل) 280 غرام




التطبيق

تتبع الأقمار الصناعية

التحكم بالروبوت

روبوت الملاحة تحت الماء



الأسئلة الشائعة

Q1: تعريف الدقة للمنتجات

ج: دقة RMS ، يمكن تتبع دقة كل منتج.يمكن تقديم تقرير اختبار الدقة إذا لزم الأمر.



س2: كيفية اختيار نموذج مناسب؟

ج: يجب على المستخدمين التحقق من النقاط التالية:

a. محور واحد أم مزدوج؟

البروتوكول المشترك، مودبوس أو CAN؟

سيناريوهات التطبيق الديناميكية أو الثابتة؟

التثبيت الأفقي أم الرأسي؟



س3: كيفية الشراء؟

ج: إذا كنت تريد عينة، يرجى شراء على BWSENSING متجر على الانترنت. نحن نقبل Paypal/TT/CC. إذا كنت تشتري بكميات كبيرة، فمن المستحسن استشارة المبيعات لأفضل سعر.



س4: كم مدة فترة الضمان؟

ج: سنة واحدة.



تقديم الشركة

شركة Wuxi Bewis Sensing Technology LLC ((BWSENSING) هي شركة مبتكرة سريعة النمو تأسست في عام 2010. ولدت الشركة في معهد الميكروإلكترونيات (IME) بجامعة بكين.لقد حققنا المركز الأول في التطبيقات الصناعية المتوسطة والعالية في السوق الصينية.

من عام 2019، تمت الموافقة على BWSENSING ® كعلامتنا التجارية العالمية. مع 10 سنوات من الخبرة في البحث والتصميم والتطوير وتصنيع مجموعة من تكنولوجيا أجهزة الاستشعار الثابت،(بواسنسنغ) لديه المهارات، المعرفة والخبرة لتوفير خدمات تصميم وتصنيع OEM / ODM متكاملة بالكامل لـ Inclinometer ، البوصلة الإلكترونية ، IMU ، AHRS ، GNSS / INS و Fiber Optic Gyroscope.كشركاء في تأسيس الشركة الدكتوروقال غوانغ يي شي، أننا سنستخدم أجهزة الاستشعار الدقيقة والفعالة من حيث التكلفة لإسهام أكبر في المجتمع العالمي من أجل عالم أفضل من إنترنت الأشياء.
