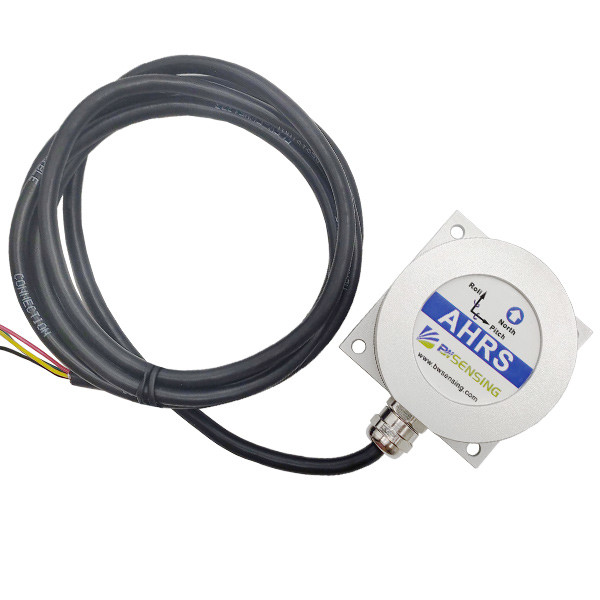

BW-AH500C عالي الدقة موقف ومرجع العنوان AHRS RS232 / RS485 / TTL

  • BW-AH500C High-Precision Attitude And Heading Reference AHRS RS232/RS485/TTL
مكان المنشأ الصين
اسم العلامة التجارية BWSENSING
رقم الموديل BW-AH500C
الحد الأدنى لكمية 1 مجموعة
تفاصيل التغليف صندوق BWSENSING ، حزمة صريحة
وقت التسليم 5-8 أيام عمل
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
تتجه الدقة 0.2 درجة وضع الإخراج RS232/485/TTL
دقة الميل 0.1 درجة مقاس الطول 60 × العرض 59 × الارتفاع 29 (مم)
الجهد الكهربي من 9 إلى 36 فولت درجة حرارة التخزين -55 ~ 100 درجة
موصل وصلة معدنية (كابل 1.5 متر) مادة شل أنودة سبائك الألومنيوم المغنيسيوم
إبراز

TTL ahrs نظام مرجعي لعنوان الموقف

,

نظام مرجعي لعنوان الموقف MEMS ahrs

,

دقة وحدة القياس بالقصور الذاتي 0.1
اترك رسالة
منتوج وصف

سلسلة BW-AH500C لعنوان الموقف عالي الدقة المرجعدقة ميل النظام: 0.1 درجة مع MEMS عالي الجودة



مقدمة

يستخدم BW-AH500C أجهزة MEMS عالية الجودة وموثوقة، ويستخدم تعويض درجة الحرارة وخوارزميات تصحيح الانجراف الصفري لضمان دقة القياس.يحتوي على مقياس تسارع مدمج وجيروسكوب ومقياس مغناطيسي.إنه يوفر زاوية عنوان موثوقة وزاوية لفة وزاوية الملعب والسرعة الزاوية والتسارع وغيرها من المعلومات.



مؤشر الأداء



معلمات الموقف لفة، دقة الملعب 0.1 درجة
تتجه الدقة 0.2 درجة
نطاق الميل الملعب ± 90 درجة، لفة ± 180 درجة
الجيروسكوب دقة 0.01 درجة
يتراوح ±400 درجة/ثانية
استقرار التحيز عند درجة الحرارة الكاملة 5°/ساعة(10ث،1σ)
زاوية المشي العشوائي <0.1 درجة/√ساعة
عامل الحجم غير الخطية ≥100 جزء في المليون (1σ)
تكرار عامل القياس ≥100 جزء في المليون (1σ)
عرض النطاق 100 هرتز
مقياس التسارع النطاق: X، Y، Z ±3.6 جرام
استقرار التحيز

0.001 ملجم (25 درجة مئوية، 100 ثانية، 1σ)

0.01 ملجم (25 درجة مئوية، 10 ثوانٍ، 1σ)
خصائص الواجهة وضع الاتصال RS232/RS485/TTL
الحد الأقصى لتردد الإخراج 200 هرتز



متوسط ​​الوقت بين حالات الفشل

 ≥90000 ساعة/مرات
التوافق الكهرومغناطيسي وفقا لGBT17626
مقاومة العزل ≥100 مΩ
مقاومة التأثير 2000 جرام، 0.5 مللي ثانية، 3 مرات/محور
الوزن (مع الكابل) 280 جرام



BW-AH500C عالي الدقة موقف ومرجع العنوان AHRS RS232 / RS485 / TTL 0



BW-AH500C عالي الدقة موقف ومرجع العنوان AHRS RS232 / RS485 / TTL 1

BW-AH500C عالي الدقة موقف ومرجع العنوان AHRS RS232 / RS485 / TTL 2

طلب

التحكم بالروبوت

منصة مستقرة

مركبة جوية بدون طيار



التعليمات

س1: دقة تعريف المنتجات

ج: دقة RMS، يمكن تتبع دقة كل منتج. ويمكن تقديم تقرير اختبار الدقة إذا لزم الأمر.



Q2: كيفية اختيار النموذج المناسب؟

ج: يجب على المستخدمين التحقق من النقاط التالية:

أ.محور واحد أو ثنائي؟

ب.البروتوكول المشترك، Modbus أو CAN؟

ج.سيناريوهات التطبيق الديناميكية أو الثابتة؟

د.التثبيت الأفقي أو الرأسي؟



س3: كيفية الشراء؟



ج: إذا كنت تريد عينة، يرجى الشراء من متجر BWSENSING عبر الإنترنت.نحن نقبل Paypal/TT/CC. إذا قمت بالشراء بكميات كبيرة، فمن المستحسن استشارة المبيعات للحصول على أفضل الأسعار.



س 4: ما هي مدة الضمان؟

ج: سنة واحدة.



تعريف عن الشركة

Wuxi Bewis Sensing Technology LLC (BWSENSING) هي شركة مبتكرة سريعة النمو تأسست في عام 2010. تأسست الشركة في معهد الإلكترونيات الدقيقة (IME) بجامعة بكين.لقد حققنا المركز الأول في تطبيقات الصناعة المتوسطة والعالية في السوق الصينية.

اعتبارًا من عام 2019، تمت الموافقة على BWSENSING ® كعلامتنا التجارية العالمية. مع 10 سنوات من الخبرة في مجال البحث والتصميم والتطوير وتصنيع مجموعة من تكنولوجيا الاستشعار بالقصور الذاتي، تمتلك BWSENSING المهارات والمعرفة والخبرة لتوفير تصميم OEM/ODM متكامل تمامًا و خدمات التصنيع لمقياس الميل والبوصلة الإلكترونية وIMU وAHRS وGNSS/INS وجيروسكوب الألياف البصرية.وكما قال المؤسس المشارك للشركة الدكتور جوانجي شي، سنستخدم أجهزة الاستشعار الدقيقة والفعالة من حيث التكلفة لتقديم مساهمة أكبر للمجتمع العالمي من أجل عالم أفضل لإنترنت الأشياء.

BW-AH500C عالي الدقة موقف ومرجع العنوان AHRS RS232 / RS485 / TTL 3
