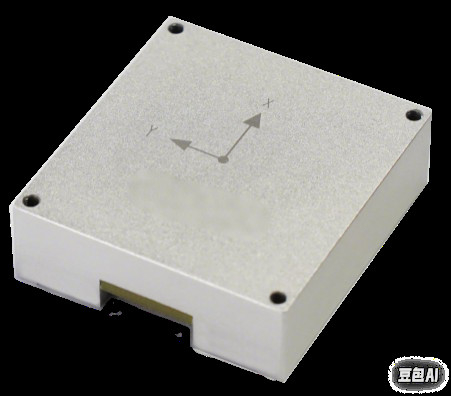

BW-5122-نظام الملاحة المتكامل عالي الدقة MEMS
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | BWSENSING |
| رقم الموديل | BW5122 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 5000-1000 |
| شروط الدفع | T/T |
تفاصيل المنتج
| محور | 3 نظام بالقصور الذاتي المحور | المدى الجيروسكوبدييناميك ثلاثي المحاور | ± 500 درجة/ثانية (قابلة للتخصيص حتى ± 4000 درجة/ثانية) |
|---|---|---|---|
| ثبات تحيز جيروسكوب ثنائي المحاور | 5 °/H (معيار GJB ، متوسط 10 ثانية) | النطاق الديناميكي لمقياس التسارع ثلاثي المحاور | ±16 جرام |
| درجة حرارة التشغيل | -40 درجة مئوية ～+85 درجة مئوية | استقرار التحيز ثلاثي المحاور | 0.2 ملغ (معيار GJB ، متوسط 10 ثانية) |
| واجهات | RS-232 ، CAN/CAN-FD ، PPS ، والحدث |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| استقرار التحيز |
|---|
منتوج وصف
نظرة عامة على المنتج
BW-5122 هو نظام ملاحة متكامل بتقنية MEMS مدمجة، عالي الدقة، تم تطويره بشكل مستقل. يدمج وحدة قياس بالقصور الذاتي (IMU) عالية الأداء بتقنية MEMS ويدعم إدخال بيانات GNSS خارجية. باستخدام خوارزميات دمج مرشح كالمان متعدد المصادر، فإنه يوفر معلومات تحديد مواقع وملاحة مستمرة وموثوقة وعالية الدقة في البيئات المعقدة. تشمل التطبيقات منصات التثبيت، والروبوتات، والأجهزة المحمولة.
الميزات التقنية الرئيسية
مواصفات IMU بتقنية MEMS:
النطاق الديناميكي للجيروسكوب ثلاثي المحاور: ±500 درجة/ثانية (قابل للتخصيص حتى ±4000 درجة/ثانية)
استقرار انحراف الجيروسكوب ثلاثي المحاور: 5 درجة/ساعة (معيار صناعي، متوسط 10 ثوانٍ)
مقياس التسارع ثلاثي المحاور:
النطاق الديناميكي لمقياس التسارع ثلاثي المحاور: ±16g
استقرار انحراف مقياس التسارع ثلاثي المحاور: 0.2 مللي جي (معيار صناعي، متوسط 10 ثوانٍ)
المعايرة: معايرة حرارية وديناميكية على مستوى المصنع
خوارزميات متقدمة
محاذاة تكيفية ثابتة/ديناميكية: تحسين دقة الاتجاه في حالات الحركة أو الثبات.
تعويض أخطاء النظام: تصحيح تلقائي لأخطاء عدم المحاذاة في التركيب ونسبة سرعة العجلات
دمج مرشح كالمان متعدد المصادر: يدمج بيانات GNSS و IMU لأداء قوي في البيئات المحجوبة الإشارة (مثل الأنفاق، الوديان الحضرية)
الأداء في البيئات الصعبة
دقة تحديد المواقع عند فقدان الإشارة: ≤0.2% × D (المسافة المقطوعة) أثناء فقدان إشارة GNSS
الواجهات: بروتوكولات RS-232، CAN/CAN-FD، PPS، و EVENT للتكامل المرن للنظام.
الوظائف الأساسية
إخراج الملاحة المستمر: يجمع بين بيانات IMU المعايرة في المصنع مع GNSS خارجي (مثل عداد المسافات ومدخلات التوجيه) لتوليد تحديثات عالية التردد للموقع والسرعة والموقف.
التحقق التكيفي من البيانات: يقيم ذاتيًا موثوقية البيانات من خلال فحص فعالية المصدر وتعويض الأخطاء
قابلية التكيف مع السيناريوهات المعقدة: يحافظ على الدقة في بيئات مثل المناطق الحضرية الكثيفة والغابات والأنفاق عبر دمج المستشعرات المتعددة والمعايرة الديناميكية
التطبيقات
التحكم في المنصات المثبتة: تحليق عالي الدقة وتتبع المسار.
المركبات ذاتية القيادة: تحديد مواقع أقل من متر في مناطق محرومة من GNSS.
الآلات الصناعية: تحكم دقيق في الحركة للمعدات الثقيلة.
المزايا التنافسية
تصميم مصغر: مُحسَّن للتطبيقات التي تتطلب مساحة محدودة (مثل الروبوتات والأنظمة المحمولة).
تكامل فعال من حيث التكلفة: متوافق مع مستشعرات MEMS الصناعية والواجهات القياسية
موثوقية صناعية عالية: يعمل في درجات حرارة قصوى (-40 درجة مئوية إلى +85 درجة مئوية) ويتحمل الصدمات/الاهتزازات
