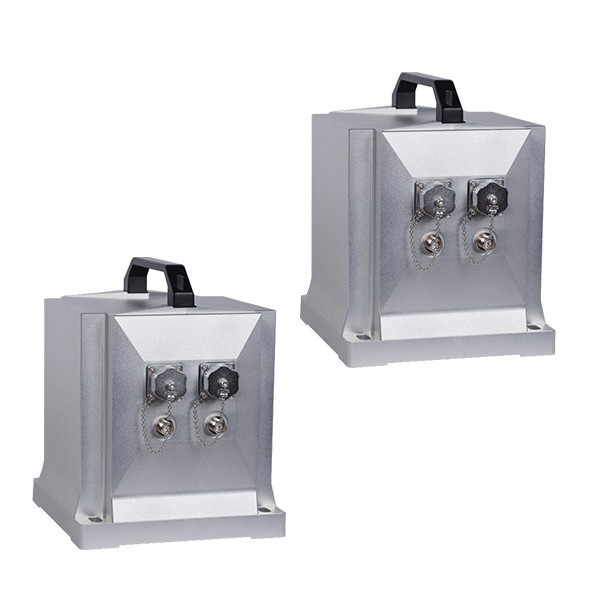

GI4400 نظام ملاحة متكامل عالي الدقة من الألياف البصرية INS GNSS

  • GI4400 High-Precision Fiber Optic Integrated Navigation System INS GNSS
مكان المنشأ الصين
اسم العلامة التجارية BWSENSING
رقم الموديل GI4400
الحد الأدنى لكمية 1 مجموعة
تفاصيل التغليف صندوق BWSENSING ، حزمة صريحة
وقت التسليم 5-8 أيام عمل
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دقة زاوية الموقف (درجة) ≤0.01 دقة السرعة (م / ث) ≤0.03
دقة حفظ السمت (درجة) ≤0.04 ، 1 ساعة دقة الموقف (كم) ≤4، 0.5 ساعة ≤0.05، 5 دقائق ≤0.015، 2 دقيقة
نطاق قياس الدوران （deg / s ± 600 استقرار التحيز الدوراني （º / ح） 0.006
معامل المشي العشوائي （º / √h） 0.002 عامل المقياس غير الخطي جزء في المليون ≤20
إبراز

9V GNSS INS Integration

,

36V GNSS INS Integration

,

الدقة 0.01 GPS للملاحة عبر الأقمار الصناعية
اترك رسالة
منتوج وصف

GI4400 نموذج خرج نظام ملاحة متكامل عالي الدقة من الألياف البصرية RS422 9 ~ 36V



مقدمة

جيروسكوب ألياف بصرية مدمج ثلاثي المحاور ، مقياس تسارع ثلاثي المحاور ، مستشعر مغناطيسي اختياري ثلاثي المحاور ، مستشعر ضغط هواء عالي الدقة ، بما في ذلك مستقبل ثلاثي الأوضاع BD / GPS / GLONASS. ميزات مثل الأداء العالي. يمكن أن يكون نظامها قابلية للتكيف الإقليمي وقد تم تحسين المتانة بشكل كبير.



مؤشر الأداء



GPS خارجي فعال لخط أساس 4 أمتار شمال البحث عن الدقة (درجة) ≤0.1 * خط العرض القاطع
دقة السمت (درجة) ≤0.015
دقة زاوية الموقف (درجة) ≤0.01
دقة السرعة (م / ث) ≤0.03
دقة الموقف (م) ≤2m / RTK 2 سم
انقطاع GPS دقة حفظ السمت (درجة) ≤0.04 ، 1 ساعة
دقة الحفاظ على زاوية الموقف (درجة) ≤0.02 ، 1 ساعة
دقة الموقف (كم)

≤4 ، 0.5 ساعة

≤0.05 ، 5 دقائق

≤0.015 ، 2 دقيقة


نطاق قياس النظام نطاق قياس السمت (درجة) ± 180
نطاق قياس الموقف (درجة) ± 90
جيرو نطاق القياس (درجة / ثانية) ± 600
استقرار التحيز (º / ساعة) 0.006
تكرار التحيز (º / ساعة) 0.005
معامل المشي العشوائي (º / √h) 0.002
عامل المقياس غير الخطي (جزء في المليون) ≤20
عدم تناسق عامل المقياس (جزء في المليون) ≤20
قابلية التكرار عامل القياس (جزء في المليون) ≤20
مقياس التسارع نطاق القياس (ز) ± 10
استقرار الإزاحة (ملغ) 0.05
تكرار التحيز (ملغ) 0.05
قابلية التكرار عامل القياس (جزء في المليون) ≤ 100
المعلمات البيئية درجة حرارة التشغيل (℃) -40 + 65
درجة حرارة التخزين (℃) -45 + 70
الاهتزاز (هرتز ، g2 / هرتز) 20 ين ياباني
الصدمة (ز ، مللي ثانية) 30،11
المعلمات الكهربائية جهد الإدخال (Vdc) + 9 ~ + 36
قوة (W) 20
تنسيق إخراج البيانات RS-422
معدل تحديث البيانات (هرتز) 100
ميكانيكي الحجم (مم) ≤199.5 × 199.5 × 203.6
الوزن (كجم) 7.5
موصل Y11P-1210ZK



GI4400 نظام ملاحة متكامل عالي الدقة من الألياف البصرية INS GNSS 0

GI4400 نظام ملاحة متكامل عالي الدقة من الألياف البصرية INS GNSS 1



GI4400 نظام ملاحة متكامل عالي الدقة من الألياف البصرية INS GNSS 2



طلب

مسح الطيران ورسم الخرائط

طائرات بدون طيار

الحقول البرية والبحرية



التعليمات

Q1: تعريف دقة المنتجات

ج: دقة RMS ، يمكن تتبع دقة كل منتج. يمكن تقديم تقرير اختبار الدقة إذا لزم الأمر.



Q2: كيفية اختيار النموذج المناسب؟

ج: يجب على المستخدمين التحقق من النقاط التالية:

أ.محور واحد أم ثنائي؟

ب.بروتوكول Commom ، Modbus أو CAN؟

ج.سيناريوهات التطبيق الديناميكي أو الثابت؟

د.التثبيت الأفقي أو الرأسي؟





Q3: كيفية الشراء؟

ج: إذا كنت تريد عينة ، يرجى الشراء من متجر BWSENSING عبر الإنترنت.نحن نقبل Paypal / TT / CC. إذا قمت بالشراء بكميات كبيرة ، فمن المستحسن استشارة المبيعات للحصول على أفضل سعر.



س 4: ما هي مدة الضمان؟

ج: سنة واحدة.



Q5: طريقة اختبار جيروسكوب الألياف البصرية

ج: المعيار العسكري لطريقة اختبار جيروسكوب الألياف البصرية الحالية هو: GJB2426A-2004
